铝件孔洞检测是典型的机器视觉系统,系统由工业数字相机、工业镜头、机器视觉光源、检测软件、工控机等组成。
- 检测要求
- 检测样图
- 检测原理

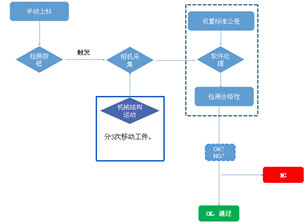

- 检测流程
- 检测效果
1.检测目标:铝件;
2.检测内容:孔的大小,孔的位置,孔的毛刺;
3.工件材质:铝;
4.尺寸:工件整体外形尺寸:230*100*40,检测部分尺寸:230*65.4,孔大小:2.0~2.4,孔间距(中心距)18。
5.检测精度:0.1mm;

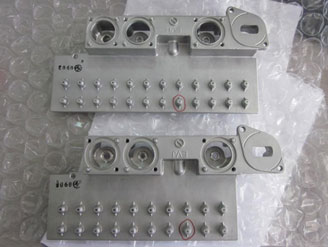

铝件样图
检测目标:对产品上的孔洞进行尺寸测量,其中标准孔径大小为51.85,公差正负0.05。

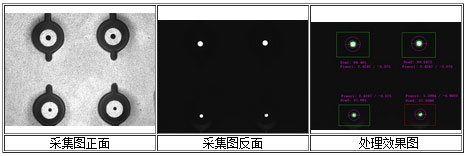

检测方式:采用背光源照射的方式,通过相机可得到产品的清晰轮廓图像。

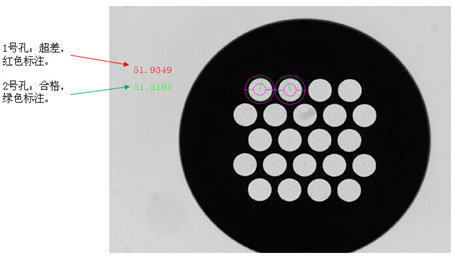

软件检测原理:通过轮廓识别及圆拟合的方式可得到孔洞的直径信息,并将检测值与标准值进行比对,若超出公差范围则输出NG(不合格)信号,若符合公差要求则出差OK(合格)信号。
